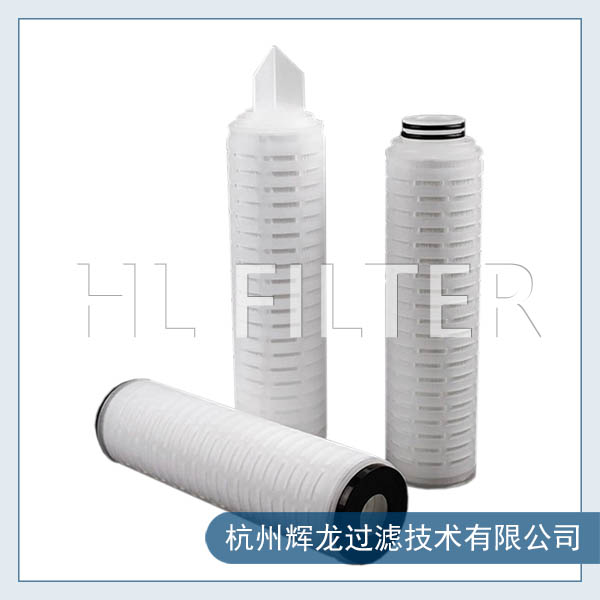

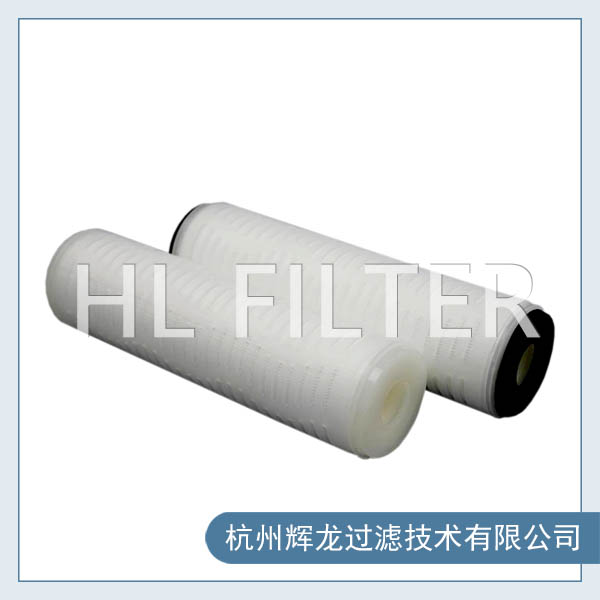

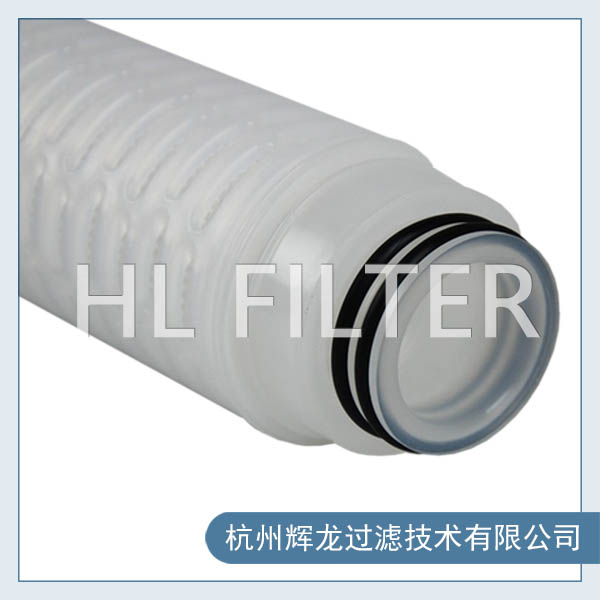

GHTA气体除菌滤芯

单层与双层结构供用户灵活选择

GHTA PTFE 膜滤芯是为完全去除空气和气体流中的细菌、病毒而设计,甚至能在潮湿、水含量高的条件下使用。大通过折叠膜的卫生级单开式滤芯。GHTA滤芯可从不管是正向还是反向条件下承受住在线蒸汽灭菌。适用于发酵罐的进气排气通风,空气灭菌过程,排气舱,冻干机,高压锅的无菌化。其超纯度制造工艺也保证了它能被广泛用于微电子行业领域的气体净化过程。

超纯度PTFE膜GHTA系列过滤芯过滤精度有0.1μm,0.22μm。

特征

优质PTFE膜带来的最大过滤效果

• 高流量,低压降。

• 18兆欧超纯度水冲洗.

• 100%液体细菌阻留,100%气体病毒阻留。

• 孔径分布窄,确保最终拦阻率及流速。

• 热焊接,避免胶粘剂。

• 符合GMP要求。

辉龙的全面质量管理系统保证稳定的性能和可靠的过滤

• 表面积大,该设计保证高流量,延长使用寿命,同事保证较 高的去除效率。

• 高强度结构,蒸汽杀菌时可耐受lBar(14.5Psid)的压差。

• 单独测试及灭菌,可提供认证。

• 踏设计确保洁净度。

• 按照GMP的要求制造,不含黏合物、粘合剂或其他异物。 符合FDA CFR 21的规定。

• 满足了美国药典USP 21中VI-121°C塑料标准并通过了 MEM冲洗细胞毒性测试。

• 带有可鉴别的号码及独特的序列号,便于追溯生产制造历史 记录。


材料结构:

• 过滤介质:聚四氟乙烯(PTFE)

 上下游支撑层:聚丙烯

 内外骨架:聚丙烯

• 端盖、接口、尾翅:聚丙烯

 整体结构:热熔焊接

 0型圈/垫片:丁睛橡胶、乙丙橡胶、硅橡胶、氟橡胶、

聚四氟乙烯覆氟橡胶。

在流体中操作条件建议:

气体中推荐

 最高耐受温度:287°F (142°C)

 最咼工作温度:194°F (90°C)

 最高耐受压差:49psi (3.4bar) @194°F (90°C)正向

78psi (5.4bar) @104°F (40°C)正向

44psi (3.0bar) @104°F (40°C)反向

 推荐更换压差:35 psi (2.4 bar)

高圧蒸汽中推荐

• 最高耐受温度:287°F (142°C)正向

• 最高工作温度:257°F (125°C)

• 最高耐受压差:15psi (l.Obar) @257°F (125°C)正向

4.3psi (0.3bar) @287°F (142°C)正向

7.3psi (0.5bar) @257°F (125°C)反向

 推荐更换压差:35 psi (2.4 bar)

注:流体为不膨胀、不软化、不与过滤芯和过滤器发生反应的液体。

流量因子(排气口):

精度(μm)

Nm3/hr@l PSID

PSID@100Nm3/hr

0.1

65

1.2

0.22

80

1.5



流量因子(2.1bar):



精度(μm)

Nm3/hr@l PSID

PSID@100Nm3/hr

0.1

120

0.8

0.22

180

0.5


规格

尺寸:

• 直径:2.70” (69mm)

• 长度:5-40M (127-1016mm)

有效过濾面积(1。"滤芯):

最小 7.5 ft2(0.7m2)

细菌截留

ASTM F838-05t挑战性试验

0.1pm , 0.2pm > 107cfu/cm2

Brevundimonas diminuta,并且符合 FDA 除菌级过 滤器的定义

0.1pm > 107cfu/cm2 Acholeplasma laidlawii

0.2pm > 107cfu/cm2 Acholeplasma laidlawii
