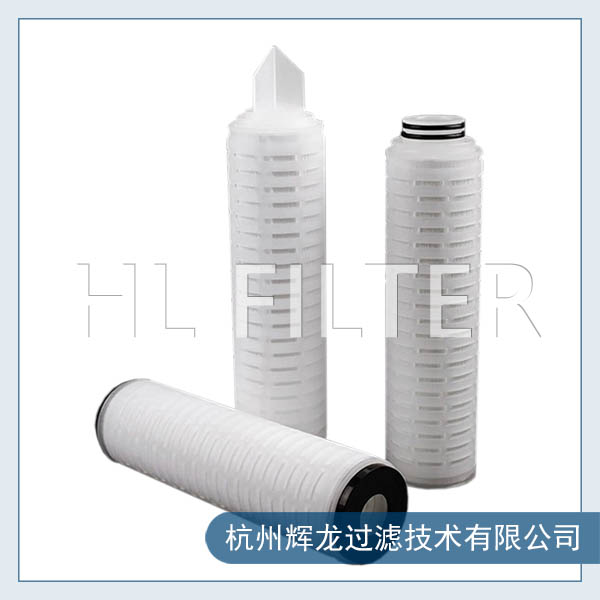

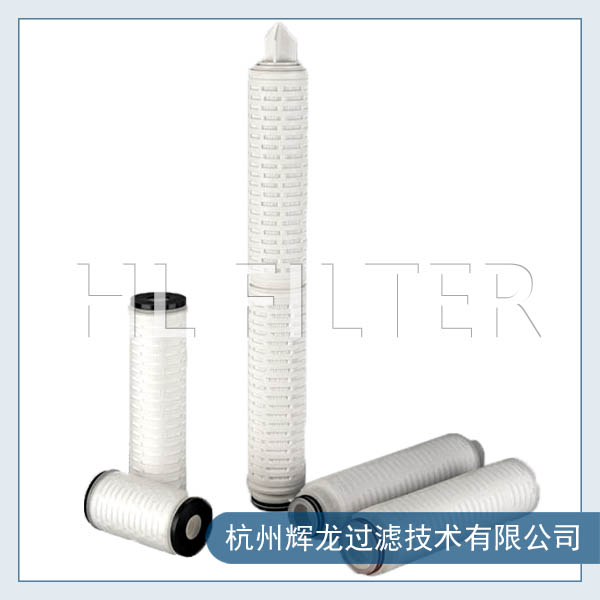

CPPL聚丙烯折叠滤芯

CPPL系列滤芯是由聚丙烯超细纤维膜折叠而成,滤芯外壳中心杆及端盖采用热熔焊接技术加工成型,不含任何胶合剂,无泄漏,无游离纤维,无二次污染。CPPL系列全聚丙烯折叠滤芯是一种先进的高强度深层过滤芯,过滤公称精度可从0.1um至100um,过滤膜不受进料压强波动而影响过滤精度,其特有的低压差,超大表面积,高通量,良好的过滤效率及较经济的成本成为取代线绕式、棉饼、过滤布和纸板等非固定型过滤元件的新型过滤芯而深受用户欢迎。



特点:

● 全聚丙烯材质结构,其化学相容性广,适用于广泛的应用要求。

● 单件热熔合结构最大程度保证了滤芯100% 的完整性,牢固且无释放物污染产品。

● 高表面积设计保证了超高流量,并延长使用寿命。

● 符合FDA CFR 21的规定,可直接用于饮料及其他可食用液体的过滤。

● 固定的微孔结构保证了终级去除效率。

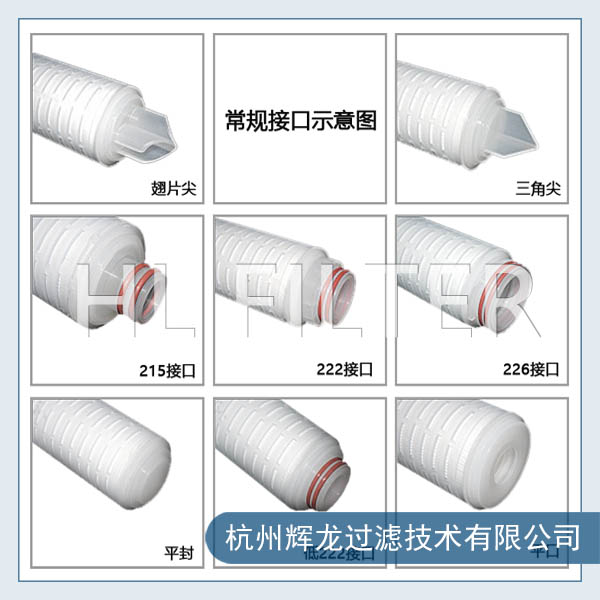

● 接口的密封结构为国际通用。

在流体中操作条件建议:

● 最高耐受温度:176°F (80°C)

● 最高工作温度:140°F (60°C)

● 最高耐受压差:58psi (4.0bar) @68°F (20°C)正向,29psi (2.0bar) @150°F(60°C)正向

● 推荐更换压差:29 psi (2.0 bar)

注:流体为不膨胀、不软化、不与过滤芯和过滤器发生反应的液体。



流量与压降公式:

流量(gpm)= (初始压差△P × 长度因子) / 黏度 × 流量因子

初始压差△P= (流量 × 黏度 × 流量因子) / 长度因子



注意:
1.清水压差△P单位为PSI。
2.黏度单位是厘沱cst。1cst=1cps x ρ,ρ为流体密度。
3.流量是△P /GPM/1 cst/ 10"(单支)。
4.其他长度的流量或△P都是由10"的长度因子转换而来的。



长度因子

 (inch)

长度因子

10

1.0

20

2.0

30

3.0

40

4.0

50

5.0



BPPL 流量(psid/gpm @ 1 cst)

孔径 (µm)

流量因子

0.1

2.200

0.2

1.600

0.45

0.900

1

0.770

3

0.300

5

0.120

10

0.020

20

0.020

50

0.010

75

0.008

100

0.006



尺寸:

● 直径:2.70" (69mm)

● 长度:5-40" (127-1016mm)

表面积 (10"滤芯):

● 最小 6.5 ft2(0.6m2)

材料结构:

● 过滤介质:聚丙烯

● 上下有支撑层:聚丙烯

● 内外骨架:聚丙烯

● 端盖、接口、尾翅:聚丙烯

● 整体结构:热熔焊接

● O型圈/垫片:丁腈橡胶、乙丙橡胶、硅橡胶、氟橡胶、聚四氟乙烯覆氟橡胶。
