不锈钢折叠滤芯1
不锈钢折叠滤芯2
不锈钢折叠滤芯3

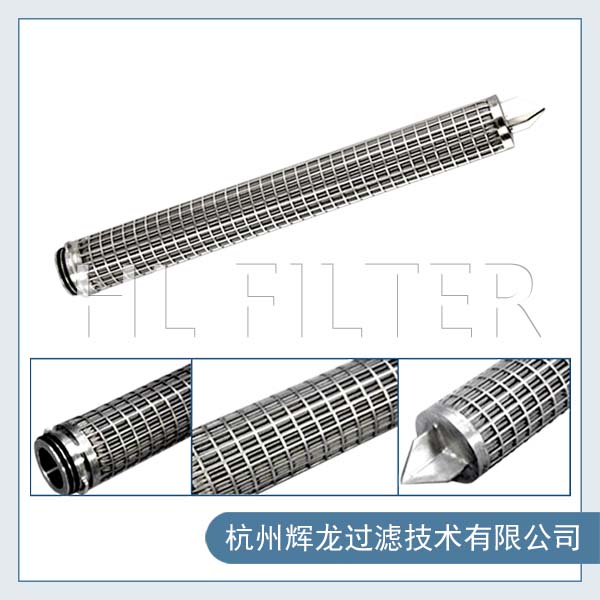

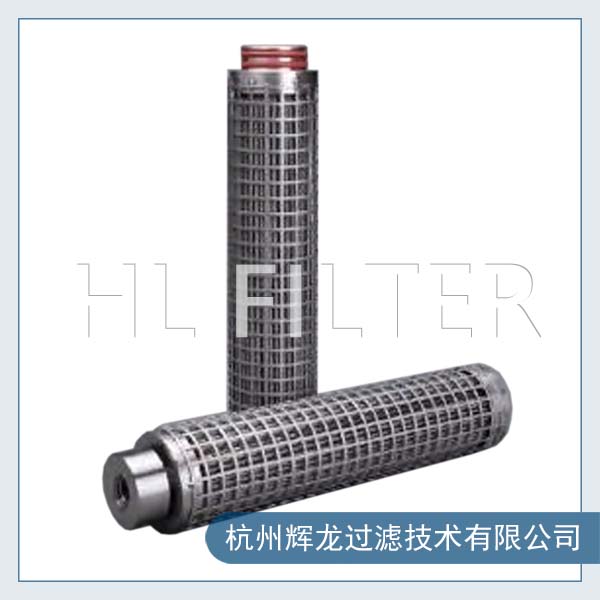

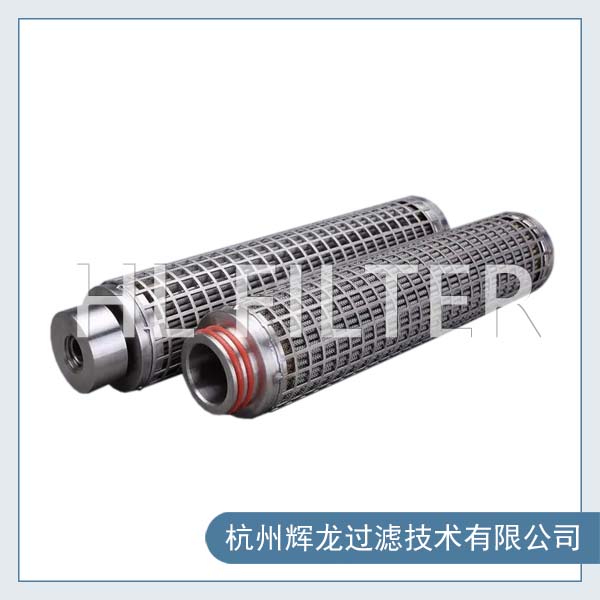

不锈钢网折叠滤芯

----最通用的不锈钢滤芯

辉龙不锈钢滤芯采用编织不锈钢网制成,折叠结构使其具有较大的过滤面积,因此在寿命和流速方面都有比较好的表现。耐温耐压性能优良,孔径规则,网格间每个结点都烧结制成,在高压下也不会改变。是高温高压情况下过滤流体的最佳选择。



优点特性

全不锈钢结构

网片折叠形式

内衬支撑骨架

外部可加网罩

规则的孔径尺寸

耐腐蚀、耐高压、耐温

能承受高压反冲洗

可反复清洗

无纤维脱落

结构材料



内职场层骨架

316 /304不锈钢多孔板

过滤层

护网       40目316/304不锈钢网片

主滤层    所需精度的不锈钢网片

护网       40目316/304不锈钢网片

端盖/接口

316 /304不锈钢

护罩(可选)

工作压力大于0.2Mpa以上,

建议加防护罩,增大滤芯抗压能力

结构

单开口 (SOE)

双开口 (DOE)





工作特性



最大工作温度

480 ℃

最大工作压差

8.6 bar





公称尺寸



直径

65mm



长度和面积



标准长度

过滤面积

5"(127mm)

0.024m²

10"(254mm)

0.056m²

20"(508mm)

0.094m²

30"(762mm)

0.141m²

40"(1016mm)

0.188m²





参数



代号

液体精度

  μm

气体精度

 μm

孔隙率

   %

绝对过滤精度

      μm

平均透气度

L/dmp²min

液体流量

m³/h

1

0.45

0.8

38%

8-9

2.35

1.8

5.0

1

38%

12-14

2.42

2.0

3

10

3

38%

16-18

3.00

2.1

4

20

15

38%

28-32

4.50

2.5

5

40

25

38%

58-63

7.10

3.5

6

100

85

38%

125-130

16.20

5.0
